gqf桥梁伸缩缝

桥梁伸缩缝的分类桥梁伸缩缝一般有对接式、钢制支承式、组合剪切式(板式)、模数支承式以及弹性装置。
对接式对接式伸缩缝装置，根据其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体处于受压状态。该类伸缩装置一般用于伸缩量在40mm以下的常规桥梁工程上，但已不多见。嵌固式对接伸缩缝装置利用不同形态的钢构件将不同形状的橡胶条固定，并以橡胶条(带)的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态。也可以处于受拉状态。
模数支承当桥梁的伸缩变形量超过50mm时，常采用钢质伸缩装置。该伸缩装置当车辆驶过时往往由于梁端转动或挠曲变形而产生拍击作用，噪声大，而且容易使结构损坏。因此，需采用设有螺栓弹簧的装置来固定滑动钢板，以减少拍击和噪声，该伸缩缝的构造相对复杂。
剪切式该装置是利用各种不同断面形状的橡胶带作为填嵌材料的伸缩装置。由于橡胶有弹性，易于粘贴，又能满足变形要求且具备防水功能。在桥梁工程中已获得应用。
钢制支承板式橡胶制品这一类伸缩装置，很难满足大位移量的要求；钢制型的伸缩装置，很难做到密封不透水，而且容易造成对车辆的冲击，影响车辆的行驶性。因此，出现了利用吸震缓冲性能好又容易做到密封的橡胶材料，与异型钢材组合的，在大位移量情况下能承受车辆荷载的模数式桥梁伸缩装置系列。
弹性体弹性体伸缩装置分为锌铁皮伸缩缝和TST碎石弹性伸缩缝，弹性体伸缩装置是一种简易的伸缩缝装置，对于中小跨径的桥梁，当伸缩量在20mm-40mm以内时可以采用TST碎石弹性伸缩缝装置，是将弹塑性材料TST加热熔化后，灌入经过清洗加热的碎石中，即形成了TST碎石弹性伸缩缝，碎石用以支持车辆荷载，TST弹塑性体在一25℃～60℃条件下能够满足伸缩量的要求。
型号伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF-F型。
其中GQF-MZL型数模式桥梁伸缩缝装置，是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置。GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝，GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置，适用于伸缩量80mm-1200mm的大中跨度桥梁。
公路桥梁伸缩装置分为：模数式桥梁伸缩装置和KS伸缩装置以及TST弹塑体伸缩装置模数式模数式桥梁伸缩装置分为：GQF-C型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置CQF桥梁伸缩缝1、GQF型桥梁伸缩装置特点：

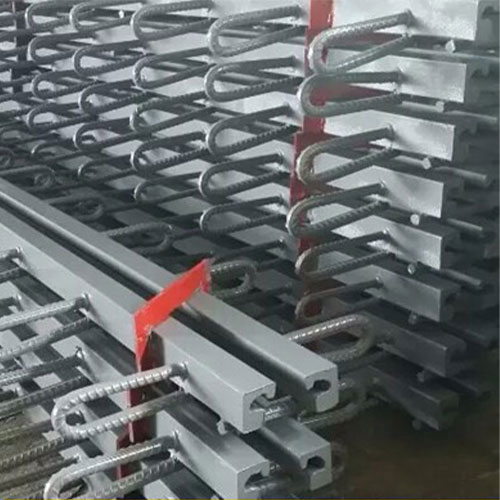

GQF型桥梁伸缩装置采用整体热轧16Mn异型钢,克服了挤压异型钢直线度和集合尺寸不均匀的特点,建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有可靠性、舒适性和耐久性。既方便旧伸缩装置更换，又可供新桥时选用。
桥面铺装层厚度≥80mm伸缩量≤80mm2、GQF-MZL型桥梁伸缩装置特点：
MZL型伸缩装置结构的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既使受力时安全，又能使位移均匀，使中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置有利，减少了横梁数量，使位移控制箱体积减小到小范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强各种桥梁结构使用要求。
a、安装时，按实际温度确定其安装宽度值。
b、伸缩缝安装过程，使用伸缩缝装置整齐排列，保持一定的倾斜度。确保伸缩装置的平面与完工的桥面相平。
c、施工方法①清理槽口，使之达到设计宽度和深度，清除与位移箱埋入有干扰的钢筋，预留坑的开口必须大于伸缩缝的安装宽度。
②检查伸缩装置的各梁之间间隙是否符合安装温度要求，否则，应用水平千斤顶、夹具进行调整直**符合设计要求，调整好后，立即安上专用夹具。
③根据伸缩缝**位置设置起吊装置，将伸缩装置安入在槽口内，并使伸缩装置的顶面与桥面标高相同。同时注意纵横坡也应与桥面相符。
④伸缩装置吊入预留槽后，其**线应与梁端预留间隙**线对正，其长度与桥梁宽度对正。
⑤对伸缩装置直线段进行调整，并使各纵梁的缝隙均匀一致。
⑥再在伸缩装置箱体或锚固板处，立焊Ф16以上的钢筋进行高度定位，横焊Ф16钢筋进行宽度定位。
⑦伸缩装置正确就位锚固后，便可以将伸缩装置一侧的锚固钢筋和预留槽预留钢筋焊接以保证伸缩装置线向固定并找平，焊接时只要每隔2～3个锚固筋焊接一个即可，然后再按上述步骤焊接另一侧的锚固筋。待两侧达到固定后，就可将其余焊接的锚固筋再进行焊接，确保可靠锚固。在焊接锚固筋时要注意不要在边梁和中梁上任意施工焊，以防钢梁发生扭曲变形。
⑧伸缩装置如果分段安装，接缝处必须焊接，焊接应由人员进行，每根梁焊好后，再按⑦步骤进行锚固。
⑨根据缝的外形尺寸和预留槽口制作模板，模板放好后应遮挡严实，以防水浆流入位移箱内，伸缩缝上平面加盖板，以防砂浆落入橡胶密封带，在检查装置的正确平整度和中线位置，以及缝隙是否均符合要求后，方可灌入混凝土，并对混凝土充分振捣压实，尤其应注意位移箱与预留坑基面不能留下空洞。待混凝土固化后撤去模板和伸缩缝上的固定卡。
⑩在伸缩缝处混凝土未达到80**的强度前，伸缩缝不能承受外来荷载作用。
端部防水为防止橡胶密封带内的积水流向墩台，可在伸缩缝装置两端设置翘头，伸缩缝装置的翘头可根据不同的路面设计不同的样式（翘起长度及角度），翘头一般置于防撞墙内部。
