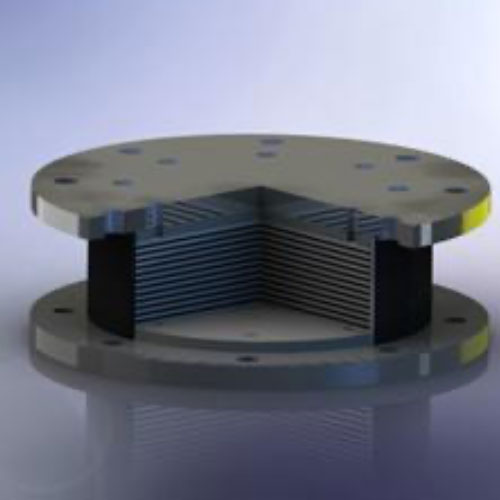

高阻尼隔震橡胶支座

高阻尼隔震橡胶支座即国产高阻隔震橡胶支座按照国标GB20688设计的产品又称HDR支座，它是在天然橡胶中加入各种配合剂，用来提高橡胶的阻尼性能（增加滞后损失，降低其储存模量），然后利用这种具有阻尼效果的橡胶制成的与普通橡胶支座结构近似的一种钢板和橡胶通过热硫化构成的叠层产品。
高阻尼隔震橡胶支座产品隔震性能好，适用范围广，是**性价比较高的新型桥梁和房屋建筑产品。因其加工制造工艺简单，产品力学性能可靠，在5.12大地震之后得到了广泛的应用和发展。
高阻尼隔震橡胶支座产品特点：
1、竖向承载力、水平恢复力、阻尼（吸能）三位一体；
2、支座滞回特点（载荷-变形曲线）饱满、耗能显著；
3、橡胶配方改进、等效阻尼比可达12**以上；
4、维修管理成本低（无需其他阻尼装置）；
5、大震后残余变形极小，无需更换；
6、高阻尼支座表面覆盖有橡胶保护层，保护内部橡胶不受臭氧、紫外线影响，具有更好的耐老化性，50年等效阻尼比降低不到2**；
7、HDR高阻尼橡胶的温度依存性较低，广泛用于不同气候地区；
8、HDR高阻尼橡胶与天然橡胶一样拥有比较优越的蠕变性能；
9、环保无污染。
高阻尼隔震橡胶支座设计原理：
竖向承载方面：通过加劲钢板提供稳定可靠的竖向承载力，保证建筑物日常使用的安全可靠。
水平受力方面：利用天然橡胶具有强度高，与钢板粘接力可靠，水平方向上在经受日常震动、风载以及地震时候巨大的震动波冲击时，保证建筑物不会因为突然内部破坏导致功能失效。
隔震设计理论基础：利用特殊的阻尼配方性能消耗在地震中传递的水平震动能量，在地震来临时，竖向提供对建筑物的支撑，水平方向上不会将全部能量传递给建筑物，在地震波的往复活动作中将震动能量转换成热量消耗掉，大大降低建筑物承受的水平地震力的波坏作用。从而降低了地震对建筑体的破坏能力。
高阻尼隔震橡胶支座选用原则：
1、可根据桥梁( 房屋等建筑物）所在地区的地震动峰值加速度直接选用相应的支座型号规格，且应考虑选用支座的水平刚度及**大剪应变检算是否满足相应地震力作用下的使用要求。
2、应根据跨度和温度变化幅度，并考虑施工偏差等因素选用相应位移的支座。
3、应满足实际桥梁建筑等的结构的空间位置要求，套筒和锚杆应避免与结构受力钢筋相冲突。
4、由于制作生产事根据适应转角θ、橡胶设计剪切模量G 值大小的不同，分别进行了区别，桥梁建筑工程师应当根据每座桥梁的实际情况进行选型，以优化结构受力及使用情况，保证产品发挥其应有的作用。
高阻尼隔震橡胶支座布置原则：
1、支座布置时应检算支座的设计位移量是否满足桥梁因制动力、混凝土收缩徐变和温度等共同作用及地震力引起的位移需求。
2、固定型支座常规状态下位移量不得超过支座设计正常使用剪应变，地震状态下位移量不得超过支座设计地震使用剪应变。
3、连续梁单联长度不宜超过200m，跨数不宜超过6跨；若需要超过6跨时，支座布置应检算靠近滑动型支座的固定型支座的位移量是否满足位移需求，再根据情况增设滑动型支座或进行定制设计。
4、矩形固定型支座宜采用支座短边与顺桥向平行布置，当桥梁横向尺寸受限时，可采用支座长边沿纵桥向布置。
5、滑动型支座设置时应注意其滑动方向与桥梁的主位移方向一致。
高阻尼隔震橡胶支座技术参数：
竖向承载力:204kN一21206kN
设计转角:0.006rad和0.008rad
等效阻尼比:>10**
支座位移:滑动型支座顺桥向设计位移为±100mm和±150mm两种，横桥向设计位移为±30mm;固定型正常设计剪应变为1.0，地震为2.0
摩擦系数:滑动型支座设计摩擦系数为0.03
适用温度范围:-40℃-60`C
