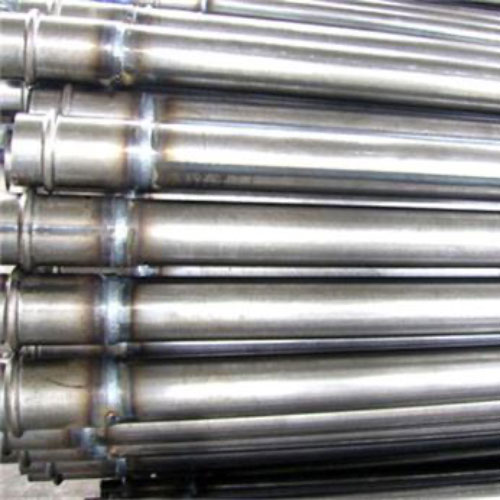

桥梁桩基声测管

桩基声测管在施工埋设时必须按照相应规范来进行
1、安装时桩径在0。6-1。0米之间的时候，和中心点三点一线布置两根
2、安装时桩径在1。0-2。5米之间的时候，布置三根，位置以三根桩基声测管呈等边三角形方式布置。
3、安装时桩径大于2。5米时，布置四根，位置要求四根桩基声测管连接呈正方形布置。
桩基声测管捆绑钢筋笼
1、桩基声测管可按规程直接固定在钢筋笼内侧上：固定方式可采用焊接或绑扎的方法，管子之间应按规程要求基本上保持平行，钢筋笼放入桩孔时应防止扭曲。
2、规程要求无论哪种接头方法都必须保证在较高的静水压力下不漏浆，安装接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免妨碍探头的自如移动，桩基声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落入异物，致使孔道堵塞。
方法规程
3、规程要求底节桩基声测管与接地钢筋和加强筋是已经绑扎连接好的，可以直接利用吊车进行吊放的方法安装。底笼吊放至笼顶靠近钻机作业平台位置时，用钢柱或钢轨穿过加强筋位置并安装在作业平台上，进行第二节桩基声测管吊放。因要调整第二节笼的桩基声测管位置，所以第二节桩基声测管是活动的，吊装时需要用钩子临时固定到接地钢筋和加强筋上的方法。第二节笼与底笼连接先安装接地钢筋，然后调整第二节笼中桩基声测管的高度，连接桩基声测管。依次顺序完成所有的钢筋笼吊装规程。
一般钻孔桩埋设图纸上都表明了需要用多长的桩基声测管，分别每根桩里放几只也有标明，埋设的造型分多种，有以桩身为中心点的成一字型的、有成等边三角型的、有成口字形的。
1、桩基声测管埋设数量严格按照《公路水运工程基桩检测工作的有关要求》执行，桩径≤1。5米以下的为三根，桩径>1。5米的为四根；桩基声测管材的材质选定、连接、密封等按照规范要求进行，不得出现短埋、偏位、堵管等现象。
2、在本项目招标文件技术规范中第405。11质量检验2。细化为：施工过程中，逐桩进行超声波检测，预埋桩基声测管（内径≧φ50mm、壁厚≧1。5mm钢管）和检测费用由承包人承担。桩基声测管应按图纸要求焊接于钢筋骨架上。如果桩基声测管堵塞，取芯检测所增加的费用承包人承担。
混凝土灌注桩以其承载力大、沉降小、能适应各种地形地质条件和各种重大土工构筑物对基础承载力的需要等特点而被广泛采用。但由于布置灌注桩属地下隐蔽工程，容易出现各种问题使桩产生塌孔和缩径、离析、夹泥、断桩、缩径等桩身缺陷，将对桥梁构筑物的正常使用造成隐患。要求按规范对混凝土灌注桩务必使用桩基声测管进行质量检测。
按照铁道部“关于做好客运专线铁路基桩检测工作的通知”(铁建设函[2006]464号)的技术要求，对混凝土灌注桩应按其基桩总数的100%做规范的超声波无损检测。
1、应埋设桩基声测管的工程桩：①设计桩径小于或等于800mm时不得少于2根桩基声测管、②桩径大于800mm且小于或等于1600mm时不得少于3根桩基声测管、③桩径大于1600mm时，不得少于4根桩基声测管、④桩径大于2500mm时宜增加预埋桩基声测管数量。2、桩基声测管的规格：采用外径为50mm、壁厚不小于2。5mm的钢管。3、埋设要求：桩基声测管连接处应光滑过渡，上下口用堵头密封。4、埋设过程中。
基桩、连续墙埋管数量：桩直径D≤800mm布置2根管；布置不少于3根管，布置不少于4根管，埋设方法：基桩桩基声测管应沿桩截面外侧呈对称形状布置（如图H。0。5所示）。桩基声测管牢固绑扎（或焊接）在钢筋笼内侧。检测前应准备的资料：检测前应具有下列资料：工程地质资料、基础设计资料、施工原始记录（成孔及灌注记录等）和基桩平面布置图。混凝土强度要求：受检基桩混凝土强度至少达到设计强度的70%，或不小于15Mpa。
桩基声测管宜选用钢管（钢管壁厚3。5mm），管内径宜50～60mm。
